линия подготовки поверхности в Гомеле

ADAL-а
Список приложений
1. Руководство – Тактовая распылительная мойка
2. Руководство - Сушилка
3. Руководство – Система автоматического транспорта
4. Руководство – Управление гнездом

Гнездо подготовки поверхности предназначено для механизированной
подготовки поверхности перед покраской.

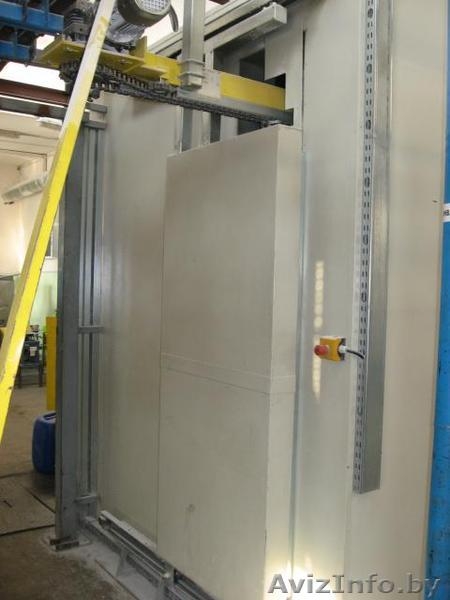

Автоматический транспорт в гнезде подготовки поверхности обеспечивает
проход деталей через тактовую распылительную мойку и сушилку после мойки.
Конвейер управляется автоматически. Система управления получает
сигналы от датчиков расположения подвесов и размещённых на пути конвейера.
Предметы для покраски, после подготовки поверхности для порошковой
покраски в мойке, проходят в сушилку, где сушатся конвекционно тёплым
воздухом выходящим из подогревателя воздуха.
Главные технические данные гнезда это:
- размеры габаритов подвеса L x B x H = 1, 7 x 0, 2 x 1, 15 м
- максимальный вес подвеса 100 кг
- такт работы в технологическом процессе 5 мин. (12 траверс/ч)
- коэффициент использования 0, 85
ТАКТОВАЯМОЙКА
Нагревательная мощность:
Технологическая вода для обогрева ванной
Котёл C.O. 100 кВт
Протекание горячей воды 10 м3/ч
Температура пополнения/темп. поворота 95.C/80.C
ВМЕСТЕ 100 кВт
Электрическая энергия: 230/400 V 3L/N/PE 50 Гц
Мойка –номинальная мощность (установленная) ~26 (45) кВт
Протягивающий механизм в мойке 0, 37 кВт
Протягивающий механизм в сушилке 0, 37 кВт
Мазутная сушилка: ~2, 5 кВт
Порошковое гнездо ~7, 8 кВт
ВМЕСТЕ ~37 кВт
Сжатый воздух:
Конечный фильтр ~20 Нм3/ч
Продув пола кабины ~20 Нм3/ч
Порошковая аппликация ~8 x 10 = 80 Нм /ч
Продув подвесов ~2 Нм3/ч
ВМЕСТЕ ~122 Нм 3/ч
Нагревательное топливо мазутное топливо EL (по EU)
для подогревателя
Теплота сгорания 10, 35 кВтч/м3 (37, 25 МДж/м3)
Использование мазута макс.:
Сушилка 100 кВ ~8, 68 кг/ч
Печь C.O. 100 кВ ~8, 68 кг/ч
ВМЕСТЕ ~17, 36 кг/ч
Коммунальная вода:
Мойка по указаниям CHEMETALL

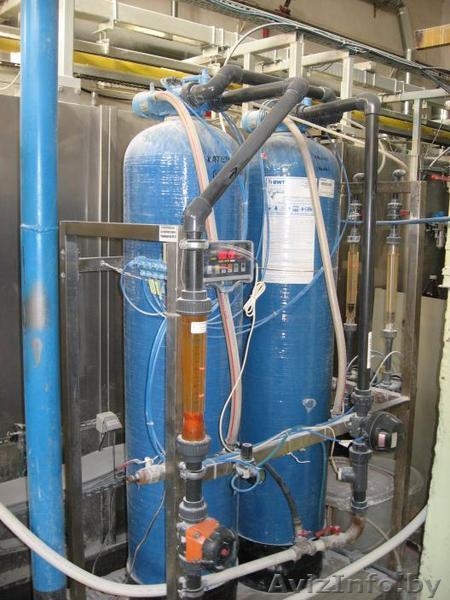

Станция DEMI по указаниям CHEMETALL
Выброс вентиляционного воздуха в атмосферу:
Мойка ~4.000 м3/ч (периодически)
Сушилка ~125 м3/ч
ВМЕСТЕ ~4.125 м3/
